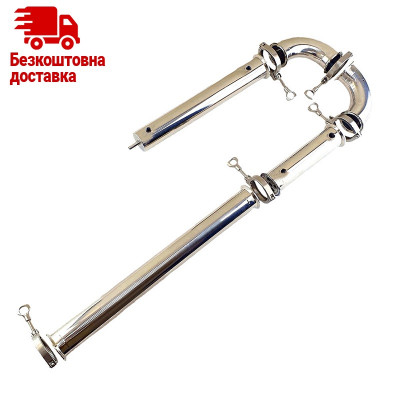

Колона Kors Gold Clamp 3"

Виробник – «Kors»

Опис моделі:

Колона Gold Clamp від компанії «Корс» - це колона діаметром 3 дюйми, з величезною продуктивністю як при першій, так і при другій перегонці. Ця модель – ідеальний варіант для перегону великих обсягів браги.

Продуктивність цього апарату дозволить переганяти через 12 годин - 250 літрів сировини. Обладнання цієї лінійки стане знахідкою для бджолиних ферм, аграрних підприємств, приватних фермерів. Ідеально підходить для цукрової сировини. З застосуванням міді забезпечить ідеальну дистиляцію фруктових і зернових браг. Особливість цього апарату – повністю розбірні кламповые вузли, що дає можливість змінювати конфігурацію апарату, використовувати різноманітні комплектуючі – шоломи, конуса, вузли відбору, використовувати як ректифікаційної колони, працювати в режимі потстилл. Царга, діаметром 76 мм, дозволити наповнювати колону великою кількістю насадок, що позитивно позначиться на готовому продукті, а потужна система охолодження – 12 трубок в охолоджувальних елементів, легко переробить 10 кВт потужності. Лінійка моделей Gold – вибір професіоналів.

Комплектація:

1. колона Gold Clamp 3"

1.1 царга з термометром кламп 3" 1000 мм – 1 шт;

1.2 дефлегматор кламп 3" - 1 шт;

1.3 кут з термометром кламп 3" 90º - 1 шт;

1.4 холодильник кламп 3" - 1 шт;

1.5 кут кламп 3" 90º - 1 шт;

1.6 чашка холодильника кламп 3" – 1 шт.

1. цифровий термометр поворотний – 1 шт;
2. термометр цифровий програмований ТА 278 - 1 шт;
3. шланг поліуретановий (синій) 8х12 мм. - 4 м;
4. шланг поліуретановий армований (червоний) 8х12 мм. - 4 м;
5. трійник Y-подібний пуш 12 мм - 2 шт;
6. штуцер кутовий ½ " пуш 12 мм – 4 шт;
7. голчастий кран прямий пуш 12 мм - 2 шт;
8. гайка латунна пряма ½ " пуш 12 мм – 1 шт;
9. паранитовая прокладка ½ - 1 шт;
10. фум стрічка - 1 шт;
11. інструкція з гарантійним талоном компанії - 1 шт;
12. силіконовий ніпель для установки термометра 3.5х6 мм. – 0.1 м;
13. силіконова трубка відбору (харчова) 10х13 мм. - 1 м;
14. силіконова кламповая прокладка 3" - 6 шт;
15. кламповый хомут 3" - 6 шт.

Технічні характеристики процесу:

• швидкість отримання дистиляту (без дефлегмации) – 30 л/год;
• швидкість отримання питного дистиляту (з дефлегмацией) – до 7 л/год;
• фортеця - 93-96º;
• оптимальний витрата води - 100 л/ч;
• рекомендована потужність джерела нагріву – 3-9 кВт;
• гранична перероблялася потужність дефлегматора - 4 кВт;
• гранична перероблялася потужність дефлегматора - 10 кВт.

Технічні характеристики вироби:

• висота колони - 1430 мм;
• довжина царги - 1000 мм;
• довжина холодильника - 440 мм
• довжина дефлегматора - 250 мм.
• товщина стінок - 2 мм;
• діаметр дефлегматора - 76 мм;
• діаметр холодильника - 76 мм;
• діаметр зміцнює колони (царги) - 76 мм;
• підключення до кубу - кламповый хомут 3";
• матеріал виготовлення - дзеркальна нержавіюча сталь aisi 304;
• матеріал прокладок, трубок - харчової медичний силікон;
• кількість трубок в дефлегматоре - 12 шт. Ø10 мм;
• кількість трубок в холодильнику - 12 шт. Ø10 мм

Пристрій і принцип роботи дистилятора Gold Clamp

1. Колона Gold Clamp від компанії «Корс», працює за принципом зміни стану рідини, для кінцевої конденсації потрібної фракції.
2. Сировина заливається в куб, ємність. Апарат з'єднати з ємністю, підключити до водопроводу і встановити на джерело нагріву.
3. При нагріванні сировини, пари піднімаються по вертикальній царге, де зміцнюються і фільтруються від шкідливих домішок насадками Панченкова.
4. При температурі до верху колони 78,3-78,5 ° С (оптимальна робоча температура в колоні), олії та шкідливі домішки піднімаючись вгору по колоні, конденсуються в п'яти трубному дефлегматоре, стікають назад у куб, а легка фракція, у вигляді пара, потрапляє в кожухо-трубний теплообмінник-холодильник, в якому конденсується, і виходить через трубку відбору, у вигляді дистиляту. Холодильник складається з 7-ми вертикальних трубок діаметром 10 мм.
5. У процесі дистиляції - відділення "голів", "тіла" і "хвостів", розраховуються по таблиці з урахуванням кількості і міцності вихідної сировини.

Наше завдання ділитися досвідом!

Дистиляція – це багаторазовий перехід сировини в двох станах – газоподібному і рідкому. Тобто процес зводиться до пере конденсації, поділ та відборі рідини в обмеженому обсязі (в нашому випадку колоні дистилятора), під впливом різних температур. Конструкція колони має збільшений діаметр всіх вузлів, що забезпечує супер швидку перегонку. Можливість контролювати фортеця дистиляту забезпечує універсальність і практичність у використанні. Кожухо-трубна система цього дистилятора, забезпечить прекрасну циркуляцію охолоджуючої рідини. Запас міцності величезний. Точні регулятори потоку води - забезпечать дозоване охолодження. Цифрові термометри - дають можливість контролювати потрібну t, а герметичність системи не дасть проривів парів, а слідчо не приємного запаху в готовий продукт. Ми маємо повний контроль системи – t і охолоджувача, можемо виставляти швидкість відбору, розділяти і відбирати потрібні і не потрібні фракції в сировині і отримувати на виході чисту, прозору рідину.

Стабільність – запорука успіху, а якість вузлів і комплектуючих – надійність, довговічність і безпеку.

Інструкція по використанню

Ваша перша робота з апаратом

Один з п'яти початківців «експериментаторів» (сказано з повагою, але посмішкою на обличчі), не може впорається з апаратом, проблеми виникають вже на етапі складання, а з проблемами, і бажання закинути апарат на курну полку. Але це оманливе думка, емоції, не знання комплектації, принципу роботи, складання і обслуговування. Для Вашого комфортного використання, фахівці компанії «Корс» розробили цю поетапну інструкцію. Дотримання етапів і наших рад, зробить процес безтурботним, і Ви будете здивовані якістю виробленого дистиляту в домашніх умовах.

Перед початком процесу

Зібраний в коробці побутової дистилятор – складний виріб, а місце «народження» апарату - запорошене виробництво. Нержавіюча сталь – один з найскладніших видів металу в обробці. Хоча апарати і проходять очистку перед упаковкою (очищення від металевого пилу, промивання в розчині для видалення слідів полірування, паст, нагару, промивка миючими засобами) – це не дезінфекція, всі деталі апарату треба промити водою з застосуванням миючих засобів, дезінфекторів (безліч різновидів) або прокип'ятити в розчині лимонної кислоти.

Збірка

• З'єднайте царгу (1.1) з дефлегматором (1.2), у вузлі з'єднання (е) з використанням силіконової прокладки (16) і клампового хомута (17)
• З'єднайте дефлегматор (1.2) з кутом (1.3), у вузлі з'єднання (е) з використанням силіконової прокладки (16) і клампового хомута (17)
• З'єднайте кут (1.3) з кутом (1.5) у вузлі з'єднання (з) з використанням силіконової прокладки (16) і клампового хомута (17)
• З'єднайте кут (1.5) з холодильником (1.4), у вузлі з'єднання (ж) з використанням силіконової прокладки (16) і клампового хомута (17)
• З'єднайте холодильник (1.4) з чашкою (1.6), у вузлі з'єднання (і) з використанням силіконової прокладки (16) і клампового хомута (17)
• Змонтуйте на колоні Gold Clamp сантехнічний комплект:

Увага! З'єднання шланга з пуш фітингами в деяких випадках вимагає зусиль.

• вкрутіть різьбові пуш фітинги у верхню частину холодильника і дефлегматора. Герметизують різьбове з'єднання за допомогою стрічки фум.
• вкрутіть різьбові кутові пуш фітинги в нижню частину холодильника і дефлегматора. Герметизують різьбове з'єднання за допомогою стрічки фум.
• з'єднайте пуш фітинги вгорі колони в єдине ціле, за допомогою трійника і поліуретанової червоної трубки (відріжте 2 шматка трубки довжиною 70 см). Решту червону трубку, вставити у вільний пуш з'єднання трійника. Це злив відпрацьованої гарячої води.
• з'єднайте кутові пуш фітинги в єдине ціле, за допомогою голчастих кранів, трійника і поліуретанової синьою трубки (відріжте 4 шматка трубки: 2 шматки довжиною 40 см, 2 шматка довжиною 15 см). Шматки 40 див. вставте в кутові пуш фітинги. До шматках приєднайте голчасті крани. До голчастим кранів приєднайте шматки 15 див. Об'єднайте шматки в єдине ціле, за допомогою трійника. Решту синю трубку, вставити у вільний пуш з'єднання трійника. Це подача холодної води з джерела водопостачання.
• вставте в гайку ½ " з пуш фітингом паранитовую прокладку. З'єднайте гайку з свободним краєм синій трубки. Гайку з'єднайте з джерелом водоснабженния. Для герметизації різьбового з'єднання використовуйте стрічку фум.

Внимание! Гайка с внутренней резьбой используется для стационарного подключения к водопроводу и предполагает наличие на Вашем источнике водопровода шарового крана с наружной резьбой ½". Просто накрутите гайку на шаровый кран с использование уплотнительной паранитовой прокладки. Если при подключении к водопроводу у Вас возникли проблемы, или не совпадают резьбовые соединения, оборудуйте узел для стационарного подключения. Гайка в комплекте к аппарату входит в стандартную комплектацию аппарата.

• Установите поворотные термометры (2) в куб (при комплектации кубом Universal), и угол поворота с термометром. Программируемый термометр (3) со звуковым сигналом установите в царгу. Для жесткой фиксации щупа термометров, используйте уплотнительную силиконовую трубку 3.5х6 мм. (14)
• Присоедините силиконовую трубку 10х13 мм. (15) к носику слива дистиллята на чашке холодильника (1.6)

Ваша колонна собрана и может использоваться для дальнейшей работы.

•          Установите колонну на Ваш куб с использованием силиконовой прокладки (16) и клампового хомута (17)

Увага! Установка колони на бак здійснюється після затоки сировини в ємність.
